تأثیر عدم تعادل فاز بر موتورهای NEMA AC چیست؟

من به عنوان تأمین کننده NEMA AC Motors ، من شاهد نقش اساسی این موتورها در برنامه های مختلف صنعتی و تجاری بوده ام. یکی از رایج ترین و در عین حال غالباً نادیده گرفته شده که می تواند بر عملکرد و طول عمر موتورهای NEMA AC تأثیر بگذارد ، عدم تعادل فاز است. در این پست وبلاگ ، من به تأثیرات عدم تعادل فاز در NEMA AC Motors می پردازم و سالها تجربه خود را در صنعت ترسیم می کنم.

درک عدم تعادل فاز

قبل از اینکه اثرات را کشف کنیم ، ابتدا درک کنیم عدم تعادل فاز چیست. در یک سیستم الکتریکی سه فاز ، سناریوی ایده آل برای ولتاژ است و جریان در هر مرحله از نظر بزرگی و 120 درجه از فاز با یکدیگر برابر است. با این حال ، در شرایط واقعی جهانی ، این تعادل اغلب مختل می شود. عدم تعادل فاز به دلایل مختلفی مانند بارهای تک فاز توزیع شده ناهموار ، اتصالات الکتریکی معیوب یا مشکلات مربوط به خود منبع تغذیه می تواند رخ دهد.

تأثیر بر کارایی حرکتی

یکی از اثرات اصلی عدم تعادل فاز بر موتورهای NEMA ، کاهش کارآیی است. هنگامی که عدم تعادل فاز وجود دارد ، موتور برای تولید همان مقدار قدرت باید سخت تر کار کند. این امر به این دلیل است که ولتاژ ناهموار و توزیع فعلی باعث می شود سیم پیچ های موتور به طور ناموزون گرم شوند. افزایش تولید گرما منجر به تلفات انرژی اضافی در قالب گرمایش مقاومت (تلفات I²R) می شود. در نتیجه ، موتور برای دستیابی به همان بازده انرژی بیشتری مصرف می کند و منجر به هزینه های بیشتر عملیاتی در طول زمان می شود.

به عنوان مثال ، الفNEMA PREMIUM 3 فاز موتوراین کار برای کار در سطح راندمان بالا طراحی شده است ممکن است در هنگام عدم تعادل فاز ، کاهش قابل توجهی در کارآیی داشته باشد. این موتورها برای رعایت استانداردهای دقیق انرژی - بهره وری ساخته شده اند ، اما عدم تعادل فاز می تواند عملکرد آنها را تضعیف کند و باعث می شود هزینه آنها کمتر باشد - در دراز مدت.

گرمای بیش از حد و کاهش طول عمر

عدم تعادل فاز همچنین باعث گرم شدن بیش از حد در موتورهای NEMA AC می شود. توزیع ناهموار برق به این معنی است که برخی از قسمت های سیم پیچ موتور جریان بیشتری نسبت به سایرین دارند. این جریان ناهموار جریان منجر به گرمایش موضعی می شود که می تواند از محدوده دمای طبیعی طبیعی موتور فراتر رود. با گذشت زمان ، گرمای بیش از حد می تواند به عایق موتور آسیب برساند. تجزیه عایق یک مسئله جدی است زیرا می تواند به مدارهای کوتاه در موتور منجر شود ، که در نهایت ممکن است منجر به خرابی حرکتی شود.

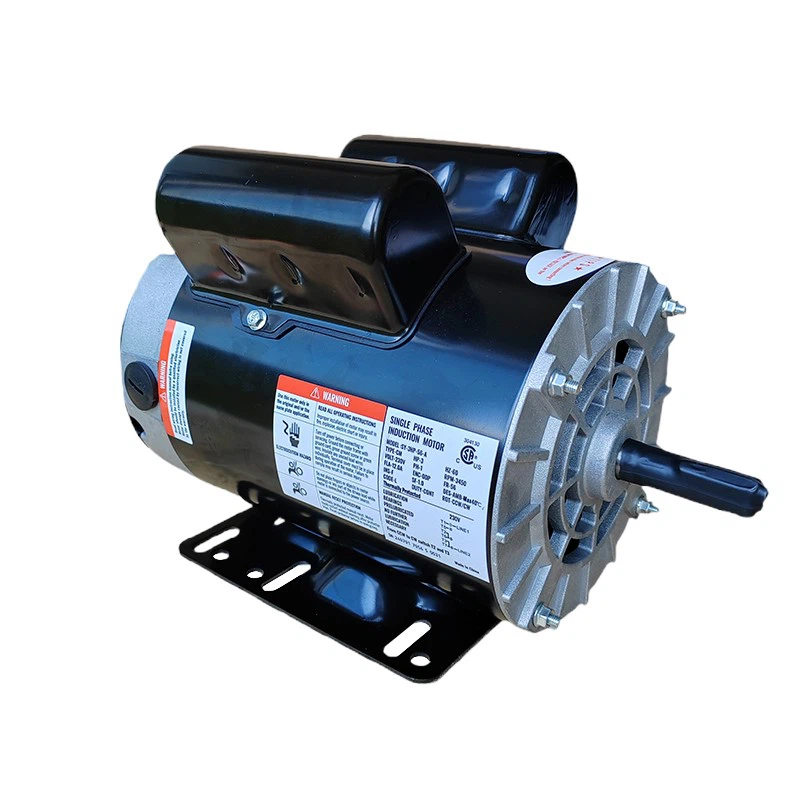

بوهاموتور 56، معمولاً در برنامه های مختلف کوچک - تا متوسط ​​مورد استفاده قرار می گیرد ، به ویژه در برابر گرمای بیش از حد ناشی از عدم تعادل فاز آسیب پذیر است. اندازه کوچکتر این موتورها به این معنی است که آنها دارای جرم حرارتی کمتری برای از بین بردن گرما هستند و هر گرمای اضافی که به دلیل عدم تعادل فاز ایجاد می شود می تواند به سرعت موتور را فراتر از دمای کار ایمن خود قرار دهد. این شتاب و پارگی شتاب باعث کاهش چشمگیر طول عمر موتور می شود و فرکانس تعویض موتور و هزینه های نگهداری را افزایش می دهد.

مسائل گشتاور و لرزش

تأثیر دیگر عدم تعادل فاز اختلال در تولید گشتاور موتور است. در یک سیستم سه فاز متعادل ، موتور گشتاور صاف و ثابت تولید می کند. با این حال ، هنگامی که عدم تعادل فاز وجود دارد ، خروجی گشتاور ناهموار می شود. این گشتاور ناهموار می تواند باعث لرزش بیش از حد موتور شود. ارتعاشات نه تنها باعث ایجاد سر و صدا می شود بلکه استرس اضافی را نیز بر روی اجزای مکانیکی موتور مانند یاتاقان ها و شفت ها ایجاد می کند.

لرزش بیش از حد می تواند منجر به سایش زودرس این مؤلفه ها شود و احتمال خرابی های مکانیکی را افزایش می دهد. برایموتورهای کوچک NEMA، که اغلب در برنامه های دقیق مورد استفاده قرار می گیرند ، حتی مقدار کمی از لرزش می تواند بر عملکرد کلی تجهیزات مورد نیاز آنها تأثیر بگذارد. به عنوان مثال ، در یک سیستم نقاله کوچک ، یک موتور ارتعاش می تواند باعث ایجاد مواد منتقل شده به لگد شود و منجر به آسیب بالقوه محصول یا عملکرد متناقض شود.

تأثیر بر شروع موتور

عدم تعادل فاز همچنین می تواند تأثیر قابل توجهی در عملکرد شروع موتور داشته باشد. هنگامی که یک موتور AC NEMA شروع می شود ، برای غلبه بر اینرسی بار ، به یک جریان بزرگ نیاز دارد. در یک سیستم متعادل ، موتور می تواند هموار شروع شود. با این حال ، با عدم تعادل فاز ، ولتاژ ناهموار و توزیع جریان می تواند باعث شود موتور جریان بیشتری از شروع طبیعی را در یک یا چند مرحله تجربه کند.

این افزایش جریان می تواند دستگاه های محافظت از اضافه بار موتور را طی کند و از شروع موتور جلوگیری کند یا باعث شود که آن به طور متناوب شروع شود. در بعضی موارد ، جریان شروع بالا نیز می تواند باعث آسیب به سیم پیچ های موتور شود ، به خصوص اگر موتور بارها در معرض چنین شرایطی قرار بگیرد. این می تواند یک مشکل اساسی در تنظیمات صنعتی باشد که در آن شروع موتور قابل اعتماد برای عملکرد مداوم بسیار مهم است.

تشخیص و کاهش

من به عنوان یک تأمین کننده موتور NEMA AC ، اهمیت تشخیص و کاهش عدم تعادل فاز را درک می کنم. نظارت منظم از پارامترهای الکتریکی موتور ، مانند ولتاژ و جریان ، برای شناسایی زودهنگام عدم تعادل فاز ضروری است. ابزارهای مختلفی در بازار وجود دارد ، مانند آنالایزر قدرت ، که می توانند ولتاژ و جریان را در هر مرحله از موتور به طور دقیق اندازه گیری کنند.

پس از عدم تعادل فاز ، می توان مراحل اصلاح آن را برداشت. این ممکن است شامل توزیع مجدد بارهای تک فاز به طور مساوی در سیستم سه فاز ، بررسی و محکم کردن اتصالات الکتریکی یا کار با ابزار برق برای اطمینان از منبع تغذیه پایدار باشد. در بعضی موارد ، استفاده از تجهیزات مانند تنظیم کننده ولتاژ یا فاز - ترانسفورماتورهای متعادل کننده ممکن است برای حفظ منبع برق متعادل به موتور ضروری باشد.

پایان

در نتیجه ، عدم تعادل فاز می تواند طیف گسترده ای از اثرات منفی را بر روی موتورهای NEMA AC ، از جمله کاهش کارایی ، گرمای بیش از حد ، طول عمر کوتاه ، مسائل گشتاور و لرزش و مشکلات مربوط به شروع حرکتی داشته باشد. من به عنوان یک تأمین کننده موتور NEMA AC ، من اکیداً توصیه می کنم که مشتریان ما از این مسائل بالقوه آگاه باشند و اقدامات پیشگیرانه ای را برای جلوگیری و رسیدگی به عدم تعادل فاز انجام دهند.

اگر در بازار موتورهای با کیفیت بالا NEMA AC هستید یا در مورد عدم تعادل فاز به مشاوره نیاز دارید ، ما برای کمک به اینجا هستیم. تیم متخصصان ما دانش و تجربه گسترده ای در این زمینه دارند و ما می توانیم راه حل های مناسبی را برای نیازهای خاص شما در اختیار شما قرار دهیم. برای شروع بحث در مورد نیازهای حرکتی خود با ما تماس بگیرید و بیایید با هم کار کنیم تا از عملکرد بهینه و ماندگاری موتورهای خود اطمینان حاصل کنیم.
